磁翻板液位計適用范圍
發布時間：2022-04-19 23:46:02
磁翻板液位計由本體、翻板盒（由紅白磁性小翻板組成）、浮子、法蘭蓋等組成，用于各種液體容器的液位測量。磁翻板液位計可用于高溫、防爆、防腐、食品飲料等場合顯示或遠程顯示和控制液位。磁翻板液位計能在高溫、高壓、高粘度和強腐蝕條件下實現高密封性、防泄漏和液位測量。
整個測量過程無盲區，顯示醒目，讀數直觀，測量范圍大。配有液位報警和控制開關，可實現液位或邊界的上下限報警和控制。配有液位變送器，可測量液位。將邊界位置信號轉換成雙線4~20mADC的標準信號，實現遠程檢測、指示、記錄和控制。磁翻板液位計用于電力、石油、化工、冶金、環保、造船、建筑、食品等行業生產過程中的液位測量和控制
磁翻板液位計體管，帶磁性體的浮球位于主管內，在主管的外側設有與浮球配合使用的翻轉柱顯示器，在主管的底端設有介質出料口。測試液位時，關閉介質排放口，測試后打開介質排放口，將介質排放到主管內。主管一側的上部和下部分別設有連接管，用于與被測容器的上部和下部對接，主管和兩個連接管的外圍設有隔熱套。
在主管下部連接管外圍的保溫夾套上設有進汽口，在主管上部連接管外圍的保溫夾套上設有出汽口，在主管外圍的保溫夾套底部設有冷凝水排放口。本實用新型針對磁翻板液位計在特定的寒冷環境中容易結冰的現象，通過磁翻板液位計的蒸汽伴熱保溫夾套形式，實現了磁翻板液位計在寒冷環境中的準確檢測。磁翻板液位計是液位測量中常用的一種檢測設備。

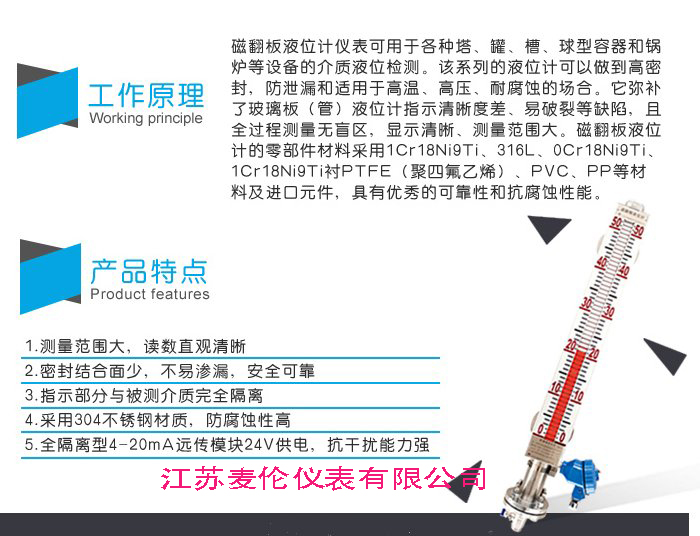

磁翻板液位計是根據浮力原理和磁耦合原理研制的。它主要由三部分組成：非磁性材料提升管、磁性浮子和磁性顯示活門。當磁浮子被上升的液位推動時，磁顯示翻板通過磁吸引翻轉，觀察提升管外的顏色變化，實現液位檢測；由于卡阻的存在，磁翻板液位計的電流測量不準確。產生卡阻的原因如下：磁性浮子受到高溫和高壓的影響，導致浮子的壓力變形和卡阻
產品特點：適用于壓力容器的液位和邊界測量。集現場指示、遠程輸出、控制報警于一體；指示新穎，讀數直觀醒目，觀察角度可根據用戶的方便而改變；測量范圍大，不受儲罐高度限制；指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全，可采用陶瓷翻轉柱結構簡單、安裝方便、維護成本低
用途：磁性翻板液位計由本體、翻板盒（由紅白磁性小翻板組成）、浮子、法蘭蓋等組成，用于各種液體容器的液位測量。磁翻板液位計可用于高溫、防爆、防腐、食品飲料等場合進行就地顯示或遠程顯示控制液位。磁翻板液位計能在高溫、高壓、高粘度和強腐蝕條件下實現高密封、高防泄漏和液位測量。
磁翻板液位計整個測量過程無盲區，顯示醒目，讀數直觀，測量范圍大。配有液位報警和控制開關，可實現液位或邊界的上下限報警和控制。配有液位變送器，可控制液位。將邊界位置信號轉換成雙線4~20mADC的標準信號，實現遠程檢測、指示、記錄和控制。磁翻板液位計用于電力、石油、化工、冶金、環保、造船、建筑、食品等行業生產過程中的液位測量和控制。
